Инфракрасные тепловизоры: незаменимый инструмент для производства и применения волоконных лазеров

Инфракрасные тепловизоры: незаменимый инструмент для производства и применения волоконных лазеров

Волоконные лазеры сегодня являются основной силой в промышленной лазерной обработке: от резки и сварки до наплавки и маркировки, они применяются практически повсеместно. За последние десять лет среднегодовой темп роста доходов от волоконных лазеров в промышленном секторе составил 35,5%, что значительно выше показателя в 17,0% для всей лазерной отрасли в целом.

Однако многие упускают из виду один важный факт: электрооптический КПД волоконных лазеров составляет всего 30–35%. Это означает, что на каждый 1 кВт·ч выработанной лазерной энергии почти 2 кВт·ч рассеивается в виде тепла. Если это тепло своевременно не обнаружить и не контролировать, это может как минимум ускорить старение оптического волокна, а как максимум — привести к сгоранию основных компонентов или даже к самовозгоранию всей установки.

Температурный контроль напрямую определяет качество и срок службы лазера.

Традиционные контактные методы измерения температуры (например, термопары) нарушают целостность конструкции лазера, а бесконтактные точечные измерения (например, пирометры) не могут зафиксировать распределение температуры по всей длине оптического волокна. Поэтому инфракрасные тепловизоры, способные «видеть» распределение температуры, стали стандартным инструментом диагностики как при производстве, так и при эксплуатации волоконных лазеров.

Этап производства: «критические зоны тепловыделения», которые тепловизор выявляет мгновенно

Процесс производства волоконных лазеров включает в себя множество операций по сращиванию оптических путей и упаковке компонентов. Любое аномальное тепловыделение означает скрытый дефект качества. Ниже представлены пять основных сценариев применения:

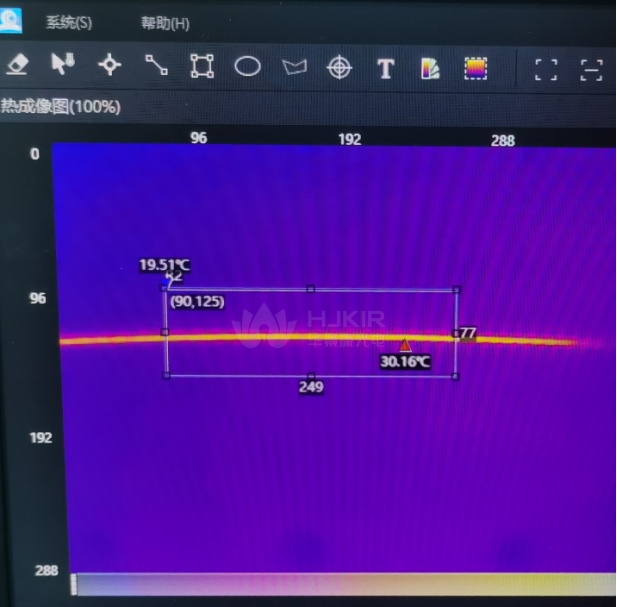

Сценарий 1: Точки сращивания оптического волокна — «внутренние травмы», невидимые невооруженным глазом

В мощных волоконных лазерах, если в месте сращивания оптического волокна имеется оптическая неоднородность или микродефект, возникает аномальное тепловыделение. В серьезных случаях температура в горячей точке резко возрастает, что приводит к прямому сгоранию волокна. Использование инфракрасного тепловизора для проверки распределения температуры в точках сращивания позволяет быстро оценить качество соединения и предотвратить попадание бракованных изделий на следующий этап производства.

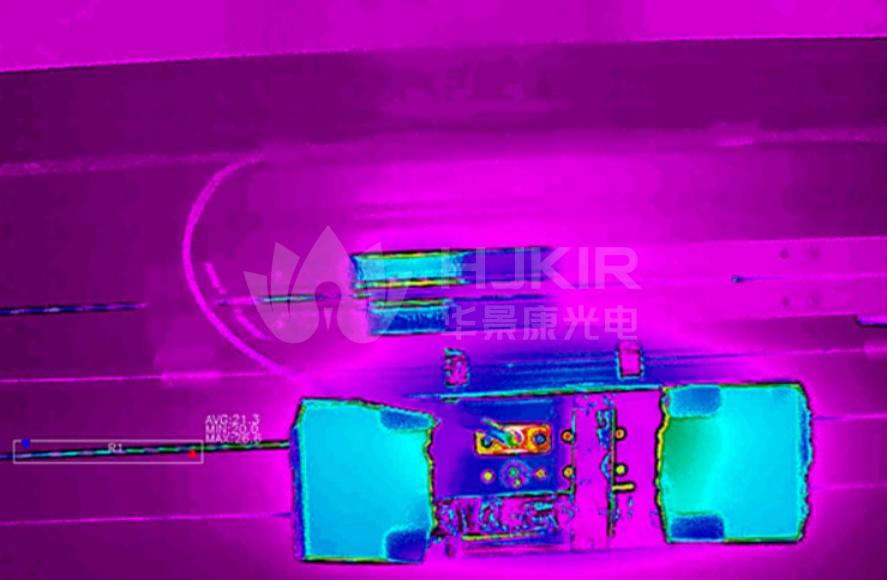

Сценарий 2: Источники накачки на лазерных диодах (LD) — температура напрямую влияет на длину волны лазера

Мощность одного чипа LD ограничена, поэтому в источнике накачки несколько чипов объединяются в одном корпусе для увеличения выходной мощности, что приводит к значительному тепловыделению. При этом температура напрямую влияет на длину волны лазерного излучения, генерируемого чипом: дрейф длины волны означает, что характеристики лазера не соответствуют требованиям. Поэтому производители лазеров должны использовать тепловизоры для сплошного входного контроля каждого источника накачки: необходимо проверять температуру корпуса, паяные соединения выводов и температуру «косички» (pigtail). Несоответствующие изделия сразу возвращаются поставщику.

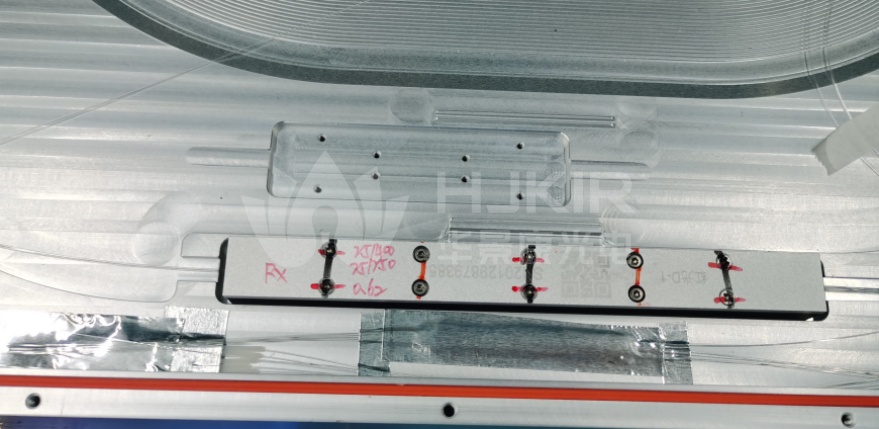

Сценарий 3: Объединители (комбайнеры) — «точки скопления тепла» при синтезе высокой мощности

Объединитель сводит несколько лучей лазеров накачки в один для достижения высокой выходной мощности. Мощные объединители требуют принудительного охлаждения. С помощью тепловизора необходимо в обязательном порядке проверять каждый экземпляр на равномерность и соответствие нормам температуры корпуса, а также температуры входных и выходных оптических волокон. Аномальная температура даже одного объединителя может привести к провалу выходного контроля всего лазера на заводе.

Сценарий 4: Лазерная сварка — высокие температуры, высокие скорости и сильные помехи

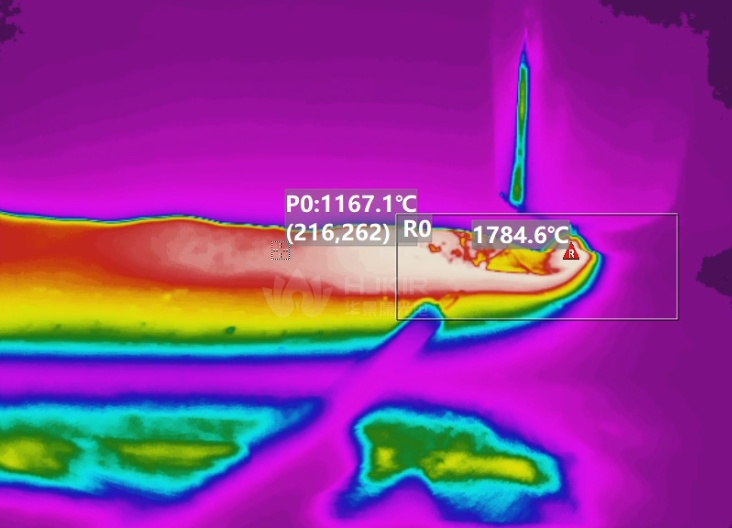

Температура сварочной ванны при лазерной сварке экстремально высока, нагрев происходит за миллисекунды, а на рабочем месте присутствуют сильные отражения лазерного луча и электромагнитные помехи. Тепловизор работает в длинноволновом инфракрасном диапазоне (8–14 мкм) и абсолютно не подвержен влиянию лазерного излучения, что позволяет проводить измерения температуры в реальном времени с безопасного расстояния, без необходимости приближать персонал к опасной зоне. В сочетании с высокой частотой кадров 50 Гц / 100 Гц он способен фиксировать изменения температуры на уровне миллисекунд, а диапазон измерений охватывает от −20°C до 1600°C.

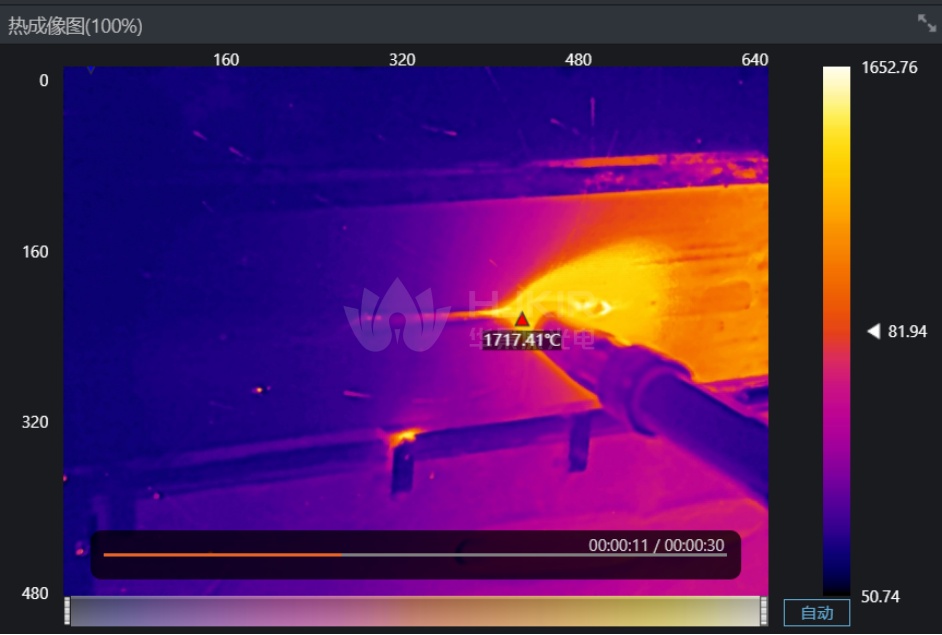

Сценарий 5: Сварочная ванна при лазерной наплавке — малая площадь, быстрые изменения

Зона расплава при наплавке составляет всего несколько миллиметров, а температура меняется крайне быстро. Тепловизор может точно зафиксировать распределение температурного поля в сварочной ванне и ее динамические изменения, измеряя температуру до 2000°C. На основе тепловизионных изображений технологи регулируют скорость подачи порошка и скорость сканирования, быстро находя оптимальное технологическое окно, что заметно повышает процент выхода годных изделий.

Дополнительные данные по этапу производства:

• ▸ Производственные испытания лазера мощностью 1000 Вт занимают около 50 часов, включают 7–8 ключевых точек сварки и требуют ступенчатого повышения мощности с постоянным мониторингом изменений температуры.
• ▸ Кроме того, перед отгрузкой волоконные лазеры проходят тест на проверку защиты от обратного отражения: в систему в обратном направлении подается лазерное излучение определенной мощности. По правилам, температура всех компонентов при этом не должна превышать 45°C — в противном случае изделие признается бракованным.

Этап эксплуатации: лазерная сварка и наплавка — «глаз для измерения температуры» в экстремальных условиях

После выпуска с завода тепловизоры так же необходимы на производственных площадках заказчиков.

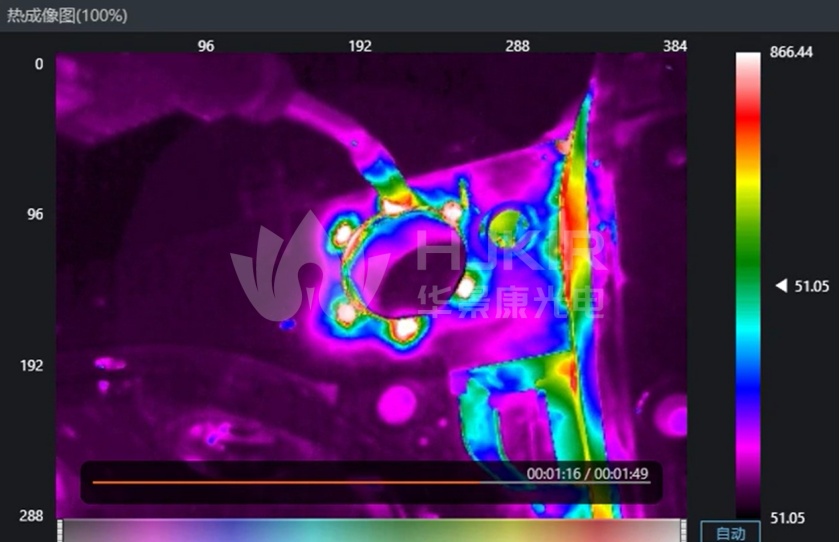

Лазерная сварка: температура растет стремительно, обычные методы измерения не успевают

Процесс нагрева при лазерной сварке происходит очень быстро: традиционные контактные датчики мгновенно расплавляются, а точечные пирометры могут измерить температуру лишь в одной точке и не способны отобразить общую картину температурного поля сварочной ванны. Инфракрасный тепловизор, работающий в длинноволновом диапазоне (8–14 мкм), не подвержен помехам от лазерного источника, что позволяет проводить фоновые измерения температуры в режиме онлайн, обеспечивая безопасность персонала вдали от места сварки.

Типовые требования к параметрам:

• ▸ Диапазон измерений должен охватывать от −20°C до 1600°C и выше (температура в некоторых сварочных ваннах превышает 2200°C).
• ▸ Частота кадров должна достигать 50 Гц / 100 Гц, чтобы фиксировать процессы нагрева, происходящие за миллисекунды.

Лазерная наплавка: малая зона расплава, быстрые изменения температуры

При лазерной наплавке зона расплава невелика, а температура меняется крайне быстро. Инфракрасный тепловизор позволяет точно фиксировать изменения температуры и распределение температурного поля в ванне, измеряя температуры до 2000°C, что помогает технологам быстро определить оптимальные параметры процесса.

Почему инфракрасные тепловизоры являются незаменимым инструментом контроля в лазерной индустрии?

В целом, преимущества инфракрасных тепловизоров в области волоконных лазеров можно свести к пяти ключевым возможностям:

• 1. Дистанционное наблюдение: бесконтактное измерение температуры не нарушает структуру исследуемого объекта, а персонал может находиться вдали от высокотемпературной и опасной среды.
• 2. Панорамный обзор: больше никакой зависимости от данных в одной точке — распределение температуры по всей длине волокна и по всей поверхности компонента видно сразу и полностью.
• 3. Автоматическая оценка: специализированное ПО позволяет задавать температурные пороги, автоматически фиксировать максимальную температуру, строить температурные кривые и подавать сигнал тревоги при превышении нормы.
• 4. Интеграция с оборудованием: предоставляется SDK для разработчиков, что позволяет интегрировать систему в автоматизированные производственные линии для круглосуточного (24/7) контроля без участия человека.
• 5. Работа при экстремальных температурах: в сочетании со специальными объективами верхний предел измерений может быть увеличен до 2500°C, что удовлетворяет потребности в научных исследованиях и производстве со сверхвысокими температурами.
