Системы мониторинга промышленных факелов
🔥 Промышленный мониторинг факелов: двухспектральная система
Инфракрасный контроль + визуальный анализ для предотвращения аномалий горения
⚠️ Промышленные проблемы аномалий горения
Факел не всегда работает в идеальном режиме. Под влиянием состава газа, давления, расхода и внешних факторов возникают аномалии:

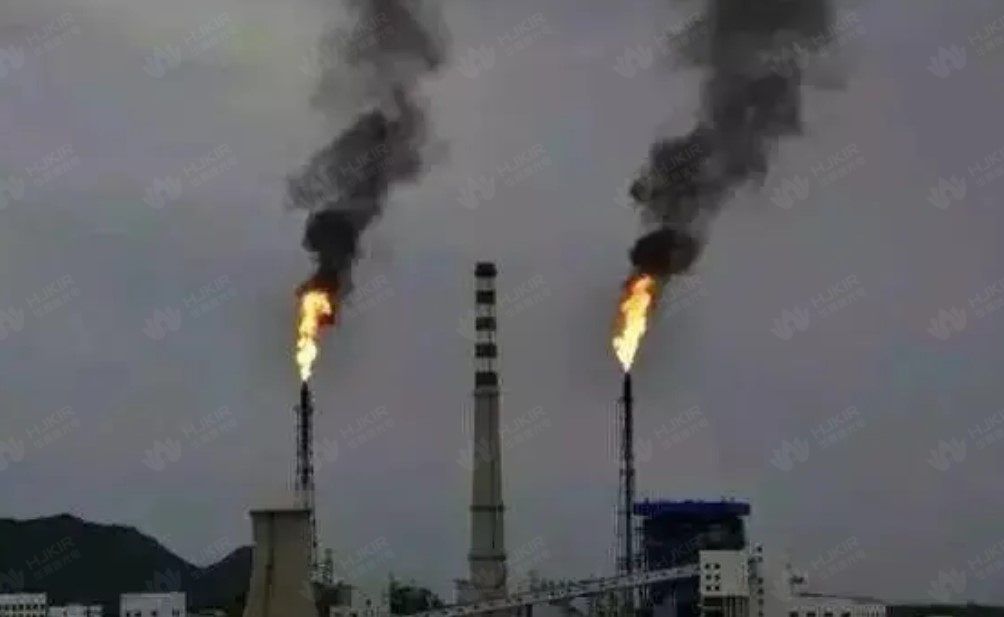

- Чёрный дым — неполное сгорание углерода, низкая эффективность, высокие выбросы;
- Погасание пламени — опасный выброс несгоревших газов в атмосферу;
- Колебания пламени — сигнал о нестабильности давления или расхода в системе.
👁️ Двухспектральное слияние: ИК + видимый свет
Система объединяет два типа камер для максимальной надёжности:
🔍 Распознавание дыма: не просто «увидеть дым»
Алгоритмы ИИ анализируют не просто «наличие дыма», а комплекс параметров:
- Цвет и плотность — автоматическая классификация чёрного (углерод) и белого (пар) дыма;
- Температурная корреляция — сопоставление визуальных данных с ИК-термограммой;
- Временной анализ — отслеживание продолжительности аномалии для исключения ложных срабатываний.
📊 Логика принятия решений:
• ИК: низкая температура + Видимый: чёрный дым → ⚠️ Неполное сгорание
• ИК: норма + Видимый: белый дым → ℹ️ Вероятно, водяной пар
• ИК: перегрев + Видимый: колебания → 🚨 Тревога: нестабильность процесса
🔔 Умная система оповещений
Грамотная логика снижает ложные срабатывания и повышает доверие операторов:
- Адаптивные пороги — учёт длительности и интенсивности отклонений;
- Двухканальная верификация — тревога только при совпадении сигналов ИК и видимого каналов;
- Зонирование — мониторинг только области головки факела, исключение фоновых помех;
- Автоархив — запись термограмм и видео для последующего анализа инцидентов.

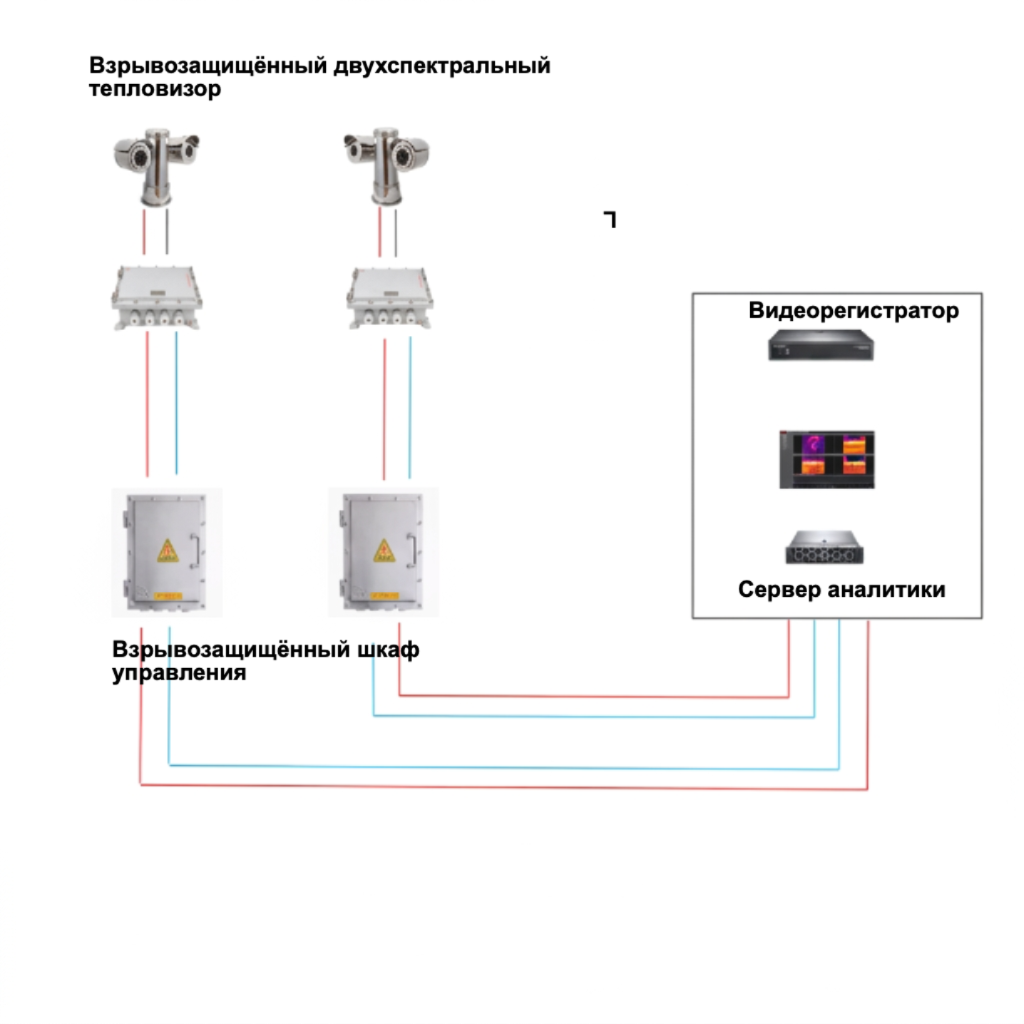

⚙️ Комплектация системы
- Взрывозащищённый двухспектральный тепловизор с функцией бесконтактного измерения температуры;
- Взрывозащищённый шкаф управления для размещения коммутационного оборудования;
- Видеорегистратор с поддержкой хранения данных до 1 года;
- Сервер аналитики с интеллектуальными алгоритмами и ПО для визуализации.
✅ Поддержка стандартных протоколов (ONVIF, RTSP, Modbus) для бесшовной интеграции с корпоративными системами.
📐 Практические параметры развёртывания
📍 Пример объекта:
• Высота факела: ~78 м | Расстояние мониторинга: ~100 м
• ИК-модуль 640×480, 17 мкм, объектив 100 мм → угол обзора 8,3°×6,3°
• ИК-модуль 384×288, 17 мкм, объектив 75 мм → угол обзора 7°×5,3°
• Установка: зона обслуживания без препятствий, защита от осадков
• Передача данных: оптоволокно, расстояние до сервера — до 1 км
🚀 Отраслевая ценность решения
Система трансформирует подход к безопасности:
Предупреждение до инцидента
Измеримые метрики состояния
Соответствие эко-нормам
