Тепловизионный поиск протечек: От обнаружения аномалий до исключения ложных сигналов для домашних мастеров и профессионалов

Фундаментальные принципы и подготовка к диагностике

Тепловизионная диагностика представляет собой мощный инструмент для выявления утечек воды в жилых и коммерческих помещениях, позволяя проводить неинвазивную оценку состояния строительных конструкций. Ее эффективность основана на фундаментальных физических свойствах материалов и процессах, происходящих при контакте с водой. Чтобы успешно применять этот метод, необходимо понимать его теоретическую базу и тщательно готовиться к обследованию, поскольку результаты сильно зависят от внешних условий.

Основной принцип работы заключается в том, что объекты с температурой выше абсолютного нуля излучают электромагнитное излучение в инфракрасном спектре. Тепловизор, или инфракрасная камера, регистрирует это излучение и преобразует его в визуальное представление — термограмму, где разным цветам соответствуют различные температурные градиенты. В контексте поиска протечек камера не видит саму воду, а фиксирует температурные аномалии, которые являются следствием ее присутствия в материале.

Центральным механизмом, вызывающим такие аномалии, является изменение теплофизических свойств строительных материалов при намокании. Во-первых, вода обладает значительно более высокой теплопроводностью по сравнению с большинством пористых материалов, таких как бетон, кирпич, дерево или минеральная вата. Когда влага проникает в структуру материала, она создает «тепловой мост», по которому тепло передается быстрее, чем через сухой участок. Это приводит к тому, что влажный участок будет иметь другую температуру по сравнению с сухим окружением.

Во-вторых, ключевую роль играет испарительный охладительный эффект. Вода, особенно в пористых материалах, постоянно испаряется, и этот процесс требует поглощения энергии в виде скрытой теплоты испарения, что приводит к местному понижению температуры поверхности. Именно этот эффект часто делает влажные зоны наиболее заметными на термограмме, особенно при наличии внешнего источника тепла или движущегося воздуха, который ускоряет испарение.

Эффективность любого тепловизионного обследования напрямую зависит от правильной подготовки. Без достаточного температурного контраста между влажными и сухими зонами обнаружение протечки становится затруднительным или невозможным. Основной метод создания необходимого контраста — это обеспечение значительной разницы температур между внутренним и внешним пространством. Для этого рекомендуется проводить осмотр в ночное время или в пасмурную погоду, когда естественного нагрева поверхностей со стороны солнца нет. Минимально рекомендуемый перепад температур составляет 10 K (или 10°C), так как именно такой перепад позволяет зафиксировать аномалии, указывающие на значительные проблемы.

Выбор и настройка тепловизионного оборудования: бытовые и промышленные решения

Выбор и правильная настройка тепловизионного оборудования являются критически важными этапами, определяющими точность и надежность диагностики. Руководство должно учитывать два разных сегмента пользователей: домашних мастеров, использующих доступные бытовые устройства, и профессионалов, применяющих высокотехнологичное промышленное оборудование.

Бытовые тепловизоры

Для домашних пользователей, ищущих первичный скрининг и подтверждение наличия очевидных протечек, подходят современные бытовые тепловизоры. Такие устройства, как правило, имеют ограниченные технические характеристики. Например, они могут поставляться с разрешением матрицы ИК-детектора 160 x 120 пикселей, что ограничивает детализацию изображения и возможность обнаруживать небольшие или глубоко скрытые дефекты.

Тем не менее, для типичных бытовых задач, таких как поиск утечки под раковиной, возле батареи отопления, на плоской крыше или под трубой ванной комнаты, они оказываются достаточно эффективными. Бытовые камеры часто представляют собой компактные устройства, совместимые со смартфонами. Они работают преимущественно в режиме пассивной термографии, то есть полагаются на естественные температурные градиенты, создаваемые окружающей средой.

Профессиональные тепловизоры

Для профессионалов, таких как инспекторы, сантехники или специалисты по восстановлению, используются промышленные тепловизоры, которые предлагают значительные преимущества. Эти камеры характеризуются высокой разрешающей способностью (например, 320×240 пикселей и выше), что позволяет получать детализированные термограммы и точно локализовать даже небольшие аномалии.

Их ключевое преимущество — высокая тепловая чувствительность, которая может составлять менее 0.05°C или даже <0.1°C. Это позволяет регистрировать очень малые температурные градиенты, характерные для глубоко скрытых или незначительных протечек. Профессиональные устройства поддерживают ручные настройки, включая коррекцию коэффициента эмиссивности материала и температуры отраженного излучения.

Характеристика	Бытовые тепловизоры	Промышленные тепловизоры
Разрешение матрицы	160 x 120 пикселей	320 x 240 пикселей и выше
Тепловая чувствительность	Стандартная	<0.05°C и <0.1°C
Настройки	Автоматические, мало возможностей для ручной коррекции	Ручные настройки (эмиссивность, отраженная температура)
Возможности	Пассивная термография	Активная и пассивная термография
Использование	Первичный скрининг, очевидные утечки	Профессиональная диагностика, тонкие дефекты, сертификация

Процедура проведения обследования: от сканирования до сбора данных

Последовательность действий при проведении тепловизионного обследования для поиска протечек должна быть систематической и методичной, чтобы обеспечить полное покрытие интересующих зон и минимизировать пропуск потенциальных утечек.

Общее сканирование

Процедура сканирования начинается с крупномасштабного осмотра. Пользователь должен начать с широкого угла зрения, медленно перемещая камеру по большой площади, например, по стене, потолку или полу. Цель этого этапа — быстро охватить весь объект и выявить общие аномальные зоны. На этом этапе важно обращать внимание на любые аномалии, которые выделяются на фоне общего теплового поля.

Детальное сканирование

Как только на термограмме обнаруживается область с аномальной температурой, следует перейти к следующему этапу — детальному сканированию. Пользователь должен приблизиться к подозрительному участку, увеличить изображение и произвести более тщательный осмотр. Приближение позволяет получить более четкое изображение, точно определить границы аномалии и оценить ее форму и размер.

Ключевым элементом процедуры является сравнение. Всегда необходимо сравнивать подозрительный участок с контрольным, сухим участком того же материала и ориентации. Любые различия в температуре между этими двумя участками, скорее всего, и являются результатом присутствия влаги.

Интерпретация термограмм: распознавание признаков влажности

Интерпретация тепловых изображений является самым сложным и ответственным этапом тепловизионной диагностики. Успешная расшифровка термограммы требует не только понимания физических принципов, но и умения отличать реальные аномалии, вызванные протечками, от множества других факторов.

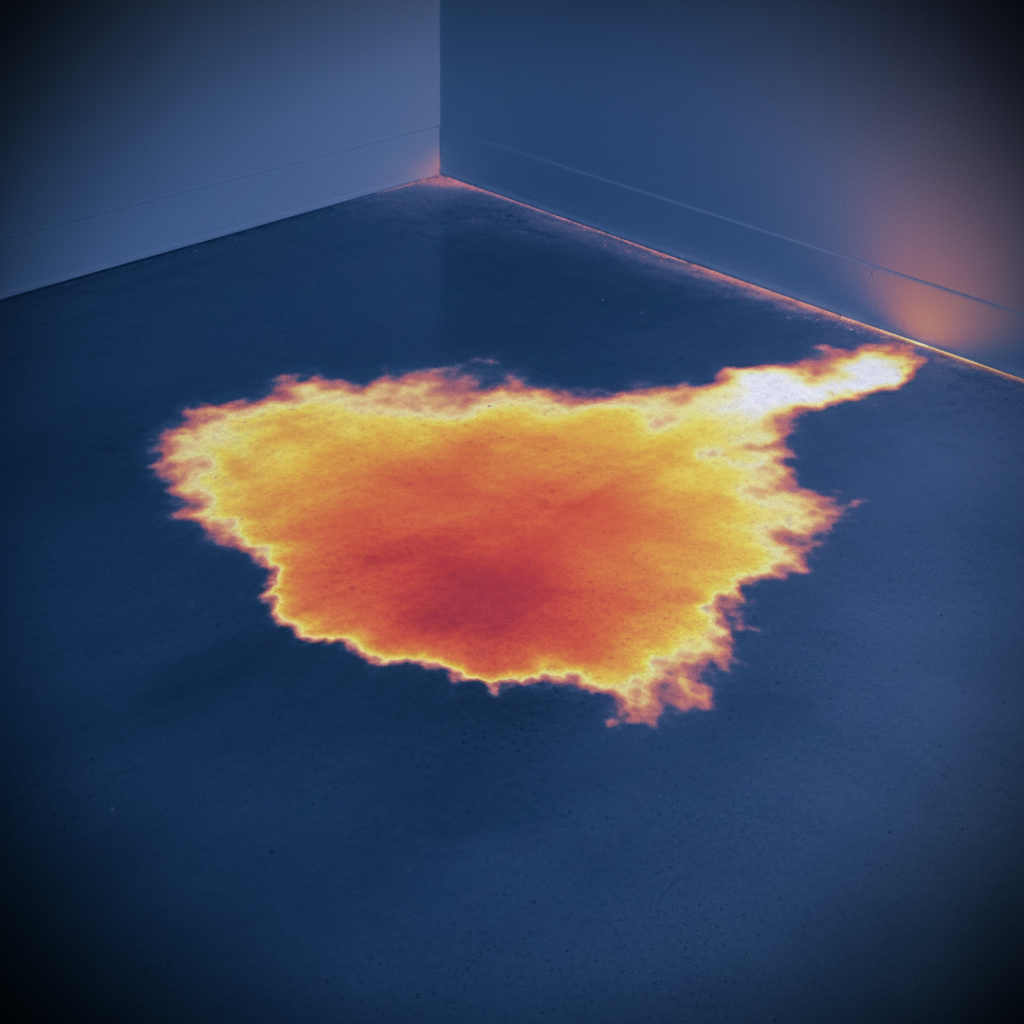

Протечки на полу

Протечки на стенах

Протечки на потолке

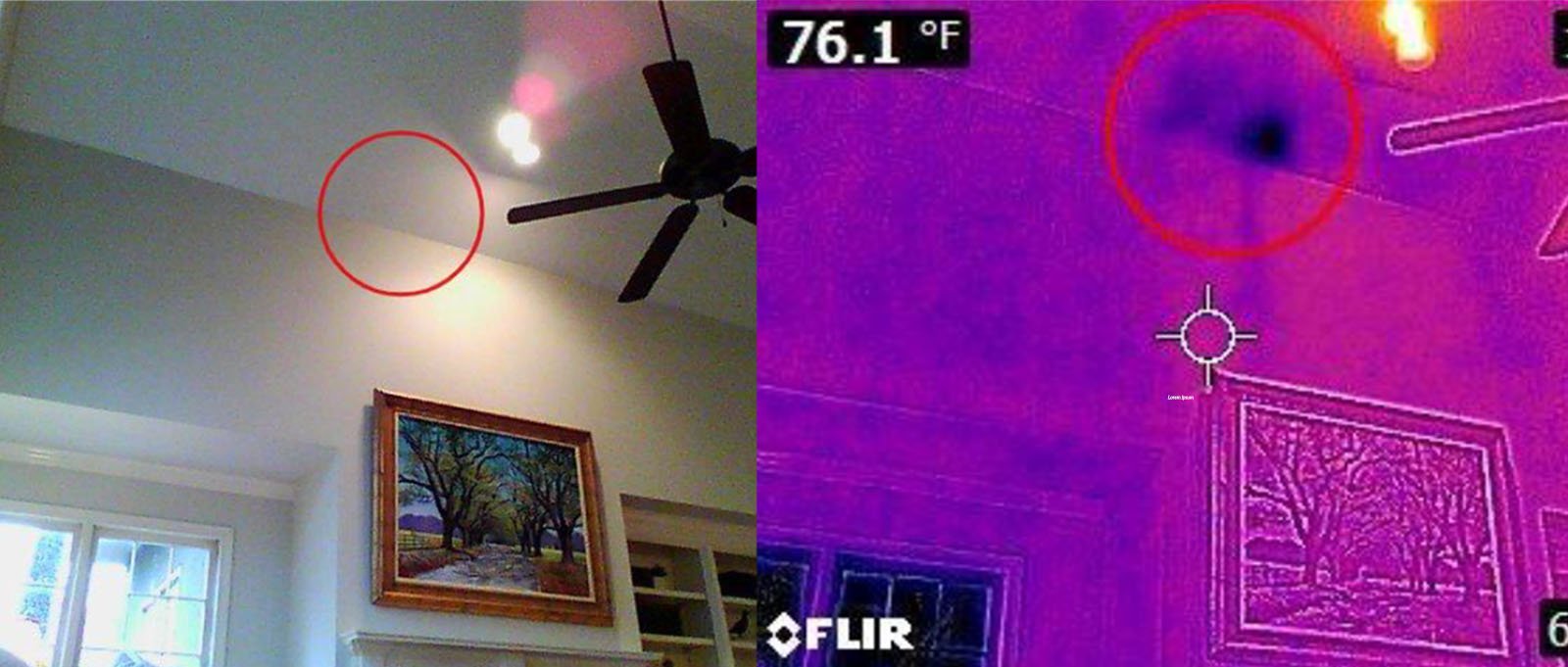

Сравнение фото и термограмм

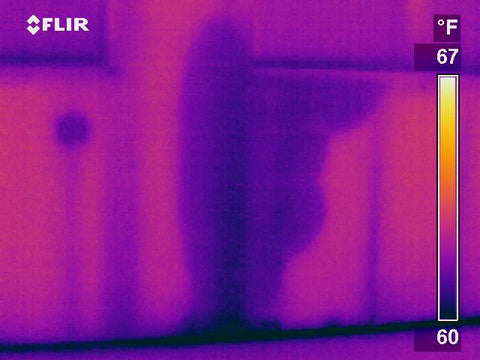

Основной признак влажности на термограмме — это наличие температурного градиента между подозрительным участком и его сухим окружением. Чаще всего вода, имеющая более низкую температуру, чем окружающие материалы, или испаряющаяся с поверхности, создает на термограмме так называемые «холодные пятна». Однако эта закономерность не является абсолютной.

Геометрия аномалии на термограмме часто дает важную подсказку о ее природе. Утечки воды, особенно из труб или кранов, часто создают характерные формы, такие как капельные следы, полосы или концентрические круги, которые легко узнаваемы на тепловой карте.

Критическая задача: дифференциальная диагностика ложных сигналов

Самая сложная и ответственная задача в тепловизионной диагностике — это способность отличать реальные утечки воды от ложных тепловых аномалий, создаваемых множеством других факторов.

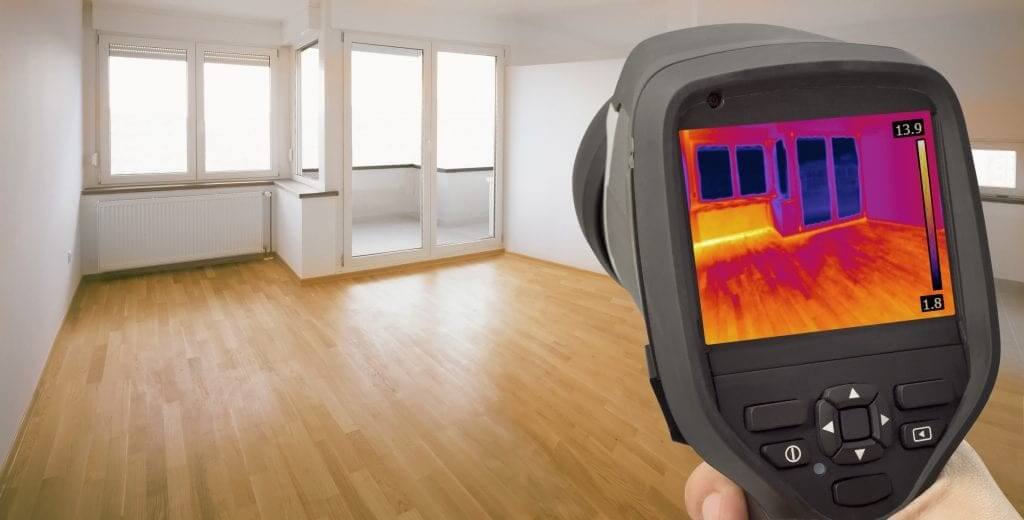

Сквозняки (утечки воздуха)

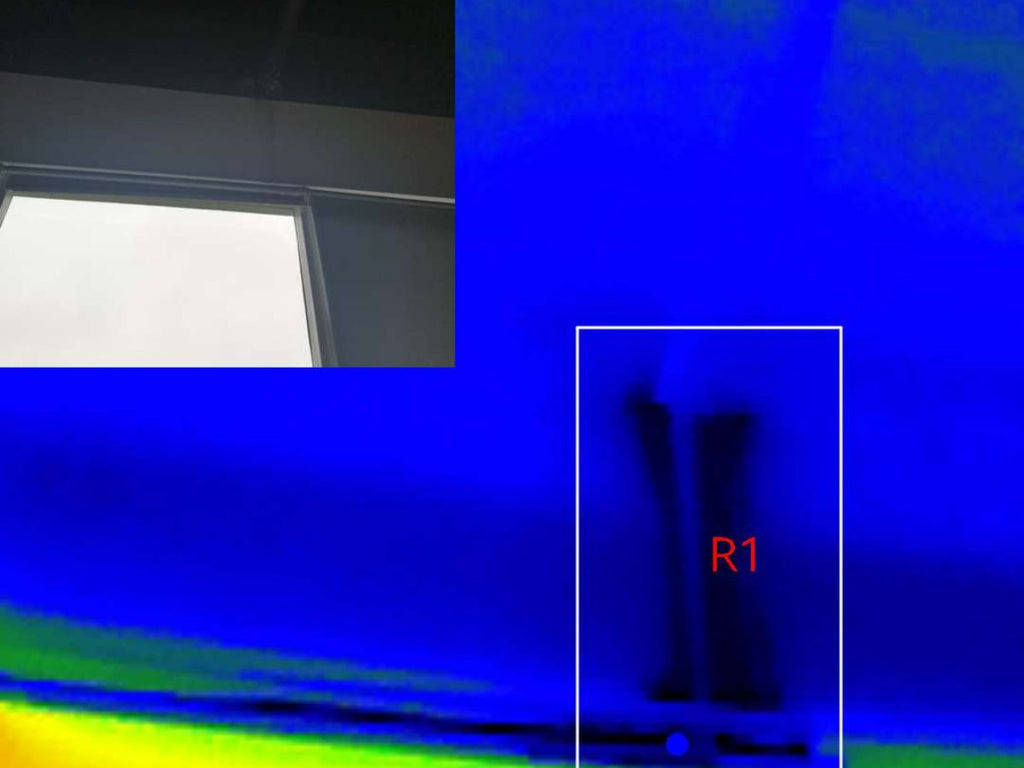

Сквозняки являются одним из самых частых причин путаницы. Холодный или горячий воздух извне, попадая в помещение через щели в оконных рамах, вокруг труб, в швах или через неплотно прилегающие двери, меняет температуру поверхности стены или потолка. На термограмме это проявляется как «холодная» или «горячая» полоса или точка.

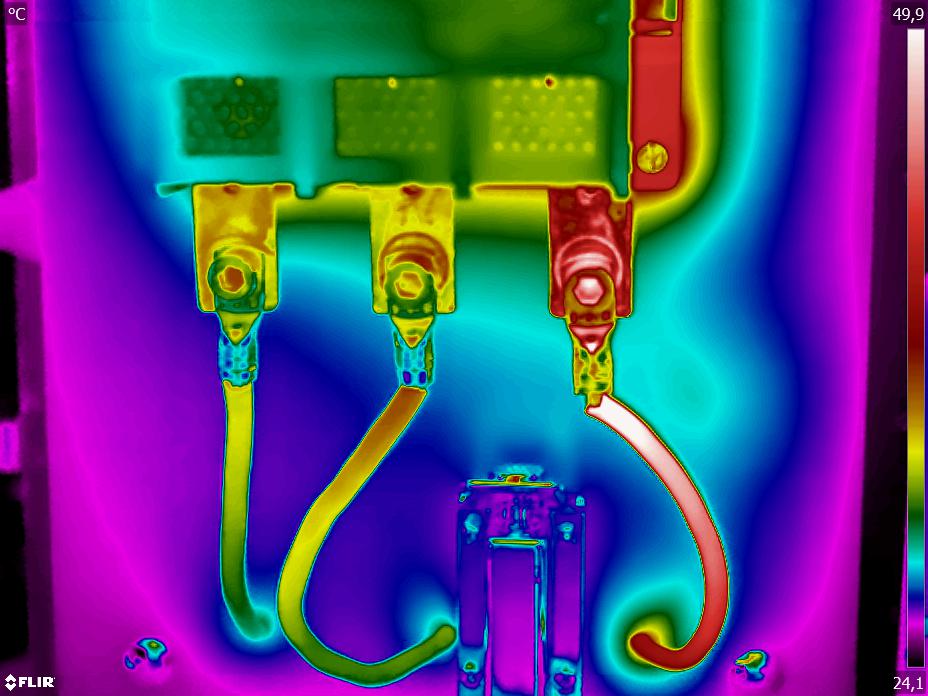

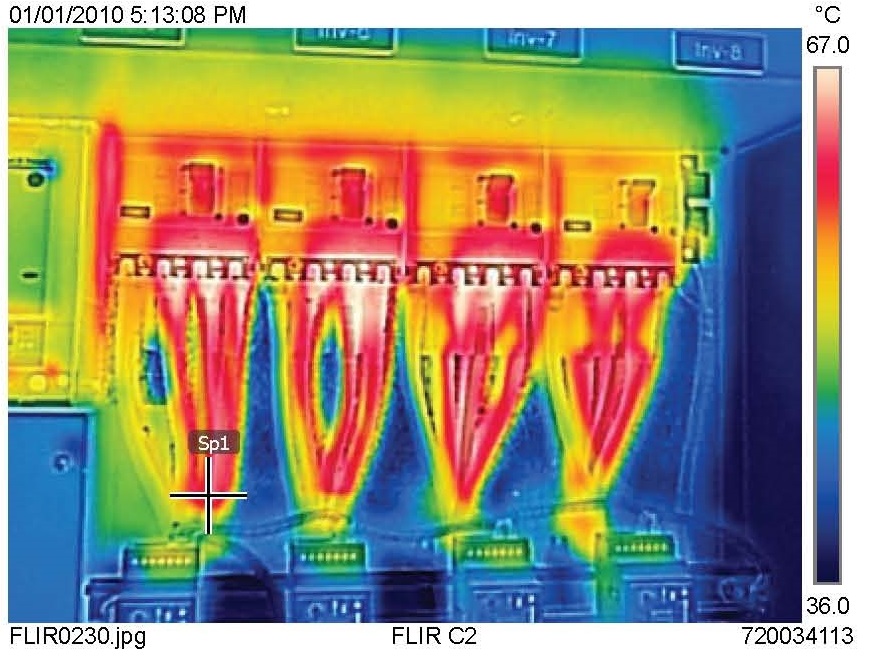

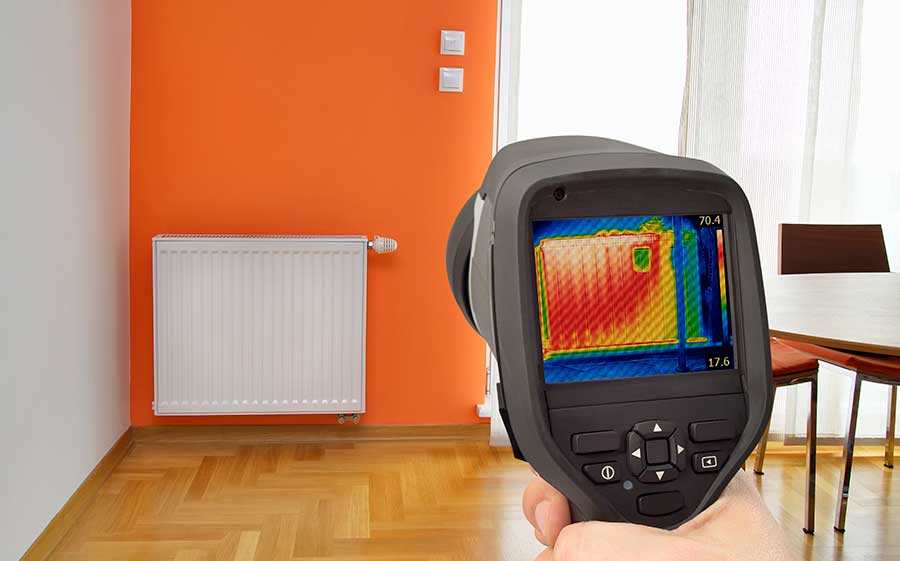

Электроприборы (горячие точки)

Работающие электроприборы — еще один значительный источник ложных сигналов. Электрические щитки, розетки, выключатели, а также кабели, по которым идет нагрузка, выделяют тепло. Самый надежный способ проверки — полностью отключить питание на данном участке цепи и повторить сканирование.

Конструктивные элементы

Различные материалы имеют разную теплопроводность и эмиссионные свойства. Например, металлические балки в бетонной стене, арматура, стальные трубы отопления или даже гвозди и шурупы будут иметь иную температуру по сравнению с окружающим их материалом.

Источник ложного сигнала	Внешний вид на термограмме	Ключевые отличительные признаки	Метод проверки
Сквозняки	Линии, полосы, точки	Форма соответствует щели. Чувствительность к ветру	Тест направленным потоком воздуха
Электроприборы	«Горячие» пятна рядом с розетками, щитками	Всегда связано с электрическим оборудованием	Отключение питания на цепи
Конструктивные элементы	Линии, точки, силуэты арматуры, труб	Повторяется на аналогичных участках	Сравнение с планами здания

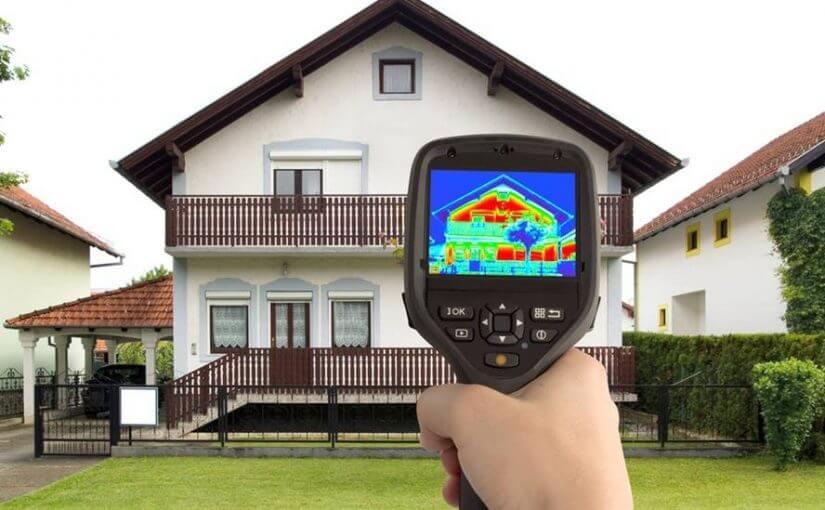

Солнечное излучение	Общее «нагревание» фасада	Только на солнечной стороне днем	Обследование вечером или в пасмурную погоду

Заключительные рекомендации и дальнейшие действия

Если тепловизионный скан выявил подозрительную аномалию, которую можно с высокой долей уверенности отнести к утечке воды, первым и самым важным шагом является подтверждение этого вывода с помощью других, более прямых методов. Тепловизор является инструментом для скрининга и локализации, но он не доказывает факт наличия влаги.

Для подтверждения необходимо использовать влагомер. Прибор прикладывается к поверхности, и он измеряет процент влажности материала. Если показания влагомера значительно выше, чем в сухих контрольных точках, это служит окончательным подтверждением протечки.

---
