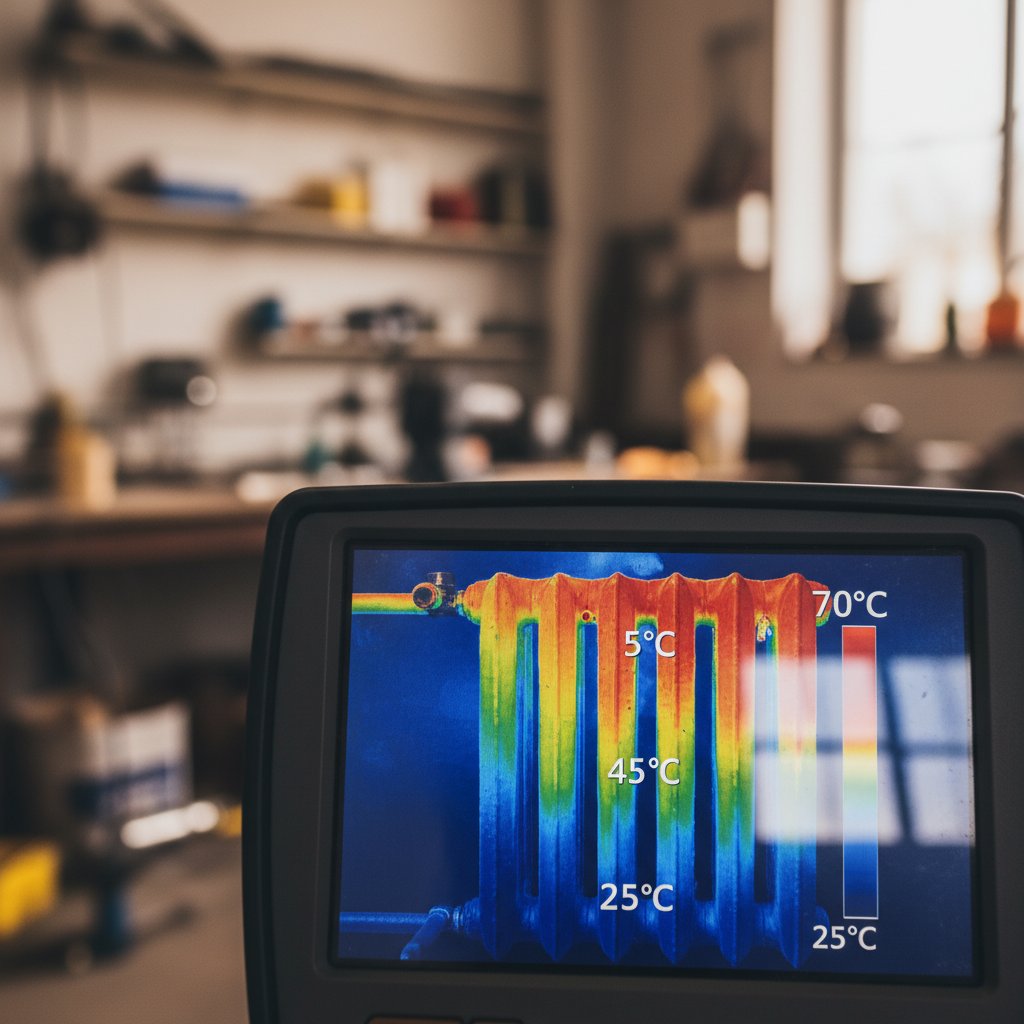

Тепловизор в руках инженера ОВиК: как «видеть тепло» и экономить ресурсы в российских реалиях

Научно-популярное руководство по внедрению инфракрасной диагностики в обслуживание систем отопления, вентиляции и кондиционирования

Введение: Почему тепловизор — это не «игрушка», а рабочий инструмент

Представьте: вы стоите у стены многоквартирного дома в январе. На улице –25 °C, внутри +22 °C. Глазами вы видите только ровную штукатурку. Но если надеть «тепловые очки» — то есть взять в руки тепловизор — картина меняется кардинально. Вы видите, как холодный воздух просачивается через щели в оконных откосах, как «горит» теплом плохо изолированный стояк, как радиатор в углу комнаты работает вполсилы из-за воздушной пробки.

Это не фантастика. Это повседневная реальность для специалистов, которые используют инфракрасную термографию в обслуживании систем ОВиК. И в России, с её суровым климатом и растущими требованиями к энергоэффективности, этот метод становится не просто полезным, а необходимым.

Важно: тепловизор не измеряет температуру «как термометр». Он показывает распределение температур на поверхности. Именно контраст, разница между участками, позволяет находить проблемы — даже если абсолютные значения имеют небольшую погрешность.

В этом руководстве мы разберём, как применять тепловизионный контроль в практике ОВиК, опираясь на российские нормативы, климатические особенности и доступное оборудование. Цель — не реклама, а популяризация метода, который помогает экономить энергию, повышать комфорт и предотвращать аварии.

Часть 1. Как это работает: физика «теплового зрения» простыми словами

Принцип в трёх предложениях

Все тела, температура которых выше абсолютного нуля, излучают инфракрасные волны. Тепловизор улавливает это излучение, преобразует его в электрический сигнал и выводит на экран цветную картинку, где каждый оттенок соответствует определённой температуре. Холодные зоны — синие и фиолетовые, тёплые — жёлтые и красные.

Почему в России это особенно эффективно?

Ключевое условие для успешной термографии — достаточный перепад температур между внутренней и наружной стороной конструкции. В большинстве регионов России в отопительный период этот перепад составляет 40–60 °C и более. Это идеальные условия для выявления дефектов: чем больше разница, тем чётче видны аномалии.

Пример: при перепаде в 50 °C даже небольшая утечка воздуха создаст на термограмме контрастное пятно, которое невозможно пропустить.

Что видит тепловизор в системах ОВиК?

Объект контроля	Что можно обнаружить	Практическая польза
Ограждающие конструкции	Утечки воздуха, мостики холода, намокшая изоляция	Снижение теплопотерь, устранение сквозняков
Воздуховоды и трубы	Нарушения теплоизоляции, утечки теплоносителя	Экономия энергии, предотвращение конденсата
Радиаторы и тёплые полы	Воздушные пробки, засоры, неравномерный прогрев	Балансировка системы, повышение комфорта
Вентиляционное оборудование	Перегрев электродвигателей, засорение фильтров	Предупреждение поломок, продление срока службы

Часть 2. Нормативная база РФ: на что опираться при работе

В России применение тепловизионного контроля регламентировано рядом документов. Знание этих стандартов — обязательное условие для профессиональной работы.

Ключевые нормативные документы

1. ГОСТ Р 54852-2021 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций».
   • Устанавливает требования к оборудованию: диапазон температур не менее –20…+40 °C, чувствительность ≤0,1 °C, разрешение матрицы ≥160×120 пикселей.
   • Определяет два вида контроля: осмотр (быстрая оценка) и обследование (детальный анализ с отчётом).
   • Содержит методики обработки термограмм и оценки погрешностей.
2. ГОСТ 26629-85 «Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций».
   • Более старый, но всё ещё применяемый стандарт, особенно при экспертизе зданий советской постройки.
3. СП 50.13330.2012 «Тепловая защита зданий» (актуализированная редакция СНиП 23-02-2003).
   • Задаёт нормативные значения сопротивления теплопередаче для различных климатических зон России.
   • Позволяет оценить, насколько выявленные дефекты влияют на соответствие здания требованиям.
4. ГОСТ 31167-2009 «Здания и сооружения. Методы определения воздухопроницаемости ограждающих конструкций».
   • Регламентирует проведение испытаний на герметичность (в том числе с использованием тепловизора в сочетании с аэродверью).

Часть 3. Выбор оборудования: на что смотреть при покупке тепловизора для ОВиК

Рынок предлагает множество моделей. Чтобы не переплачивать и не ошибиться, ориентируйтесь на следующие параметры.

Минимальные требования для задач ОВиК (согласно ГОСТ Р 54852-2021)

Параметр	Минимальное значение	Почему это важно
Диапазон измеряемых температур	–20…+40 °C	Покрывает условия большинства обследований в РФ
Температурная чувствительность (NETD)	≤0,1 °C (100 мК)	Позволяет видеть мелкие аномалии
Разрешение ИК-матрицы	≥160×120 пикселей	Обеспечивает детализацию изображения
Поле зрения объектива	≥20°	Удобно для съёмки крупных объектов

Рекомендуемые характеристики для профессиональной работы

• NETD ≤50 мК: высокая чувствительность позволяет обнаруживать дефекты на ранней стадии.
• Разрешение 320×240 и выше: больше деталей на одном кадре, меньше пропущенных проблем.
• Сменные объективы: макро-объектив для мелких деталей, широкоугольный для фасадов.
• Защита корпуса не ниже IP54: работа в подвалах, на чердаках, при отрицательных температурах.
• Встроенное ПО для анализа: автоматическое выделение горячих/холодных точек, расчёт ΔT, формирование отчётов.

Примеры моделей, соответствующих требованиям (бренд Seviral)

Модель	ИК-разрешение	Чувствительность (NETD)	Диапазон температур	Особенности
Seviral A20	256×192	≤50 мК	–20…+650 °C	Компактный, подходит для начинающих специалистов
Seviral A30	384×288	≤40 мК	–20…+650 °C	Оптимальный баланс цены и качества для энергоаудита
Seviral AT300	384×288	≤40 мК	–20…+2000 °C	Портативный, с расширенным диапазоном для промышленных задач
Seviral AT600-PRO	640×480	≤40 мК	–20…+2000 °C	Высокое разрешение для детальной диагностики крупных объектов

Часть 4. Практическое применение: пошаговые сценарии для инженера ОВиК

Сценарий 1: Поиск утечек воздуха в оболочке здания

Задача: выявить места неконтролируемого воздухообмена, которые ведут к потерям тепла.

Методика:

1. Создайте перепад давления с помощью аэродвери (Blower Door) — обычно 50 Па.
2. Включите тепловизор и последовательно обследуйте: оконные и дверные проёмы, стыки панелей, места ввода коммуникаций, вентиляционные шахты.
3. Ищите на термограмме контрастные пятна: холодные (зимой) или горячие (летом) участки, интенсивность которых меняется при изменении давления.

Результат: точная карта утечек с координатами для устранения. Экономия на отоплении после герметизации может достигать 15–30%.

Сценарий 2: Оценка состояния теплоизоляции трубопроводов и воздуховодов

Задача: обнаружить участки с нарушенной или отсутствующей изоляцией.

Методика:

1. Запустите систему в рабочем режиме (подача теплоносителя или воздуха).
2. Обследуйте трассы в технических этажах, подвалах, на чердаках.
3. Анализируйте термограммы: равномерная температура поверхности изоляции — норма; локальные «горячие» или «холодные» зоны — признак дефекта.

Результат: план ремонта изоляции, предотвращение конденсата и потерь энергии.

Сценарий 3: Балансировка системы отопления

Задача: обеспечить равномерный прогрев помещений.

Методика:

1. Сделайте термограммы всех радиаторов или контуров тёплого пола.
2. Сравните температурные поля: участки с пониженной температурой могут указывать на воздушные пробки, засоры или неправильную настройку клапанов.
3. Проведите регулировку и повторите съёмку для контроля результата.

Результат: сбалансированная система, комфорт в каждом помещении, снижение расхода энергоносителей.

Часть 5. Как правильно оформить результаты: от термограммы до отчёта

Качественная термограмма — это только половина дела. Вторая половина — грамотная интерпретация и документирование.

Структура отчёта по ГОСТ Р 54852-2021

1. Титульный лист: объект, дата, исполнитель, заказчик.
2. Условия проведения: температура внутри/снаружи, скорость ветра, влажность, давление (если использовалась аэродверь).
3. Оборудование: марка и модель тепловизора, дополнительные приборы (термометр, гигрометр).
4. Термограммы с комментариями:
   • Каждая аномалия выделена рамкой или стрелкой.
   • Указаны значения температуры в зоне дефекта и на эталонном участке.
   • Приведена разница температур (ΔT).
5. Выводы и рекомендации:
   • Перечень выявленных дефектов.
   • Приоритетность устранения (критичные / плановые).
   • Конкретные технические решения (например: «герметизировать стык оконного блока монтажной пеной с последующей отделкой»).

Часть 6. Экономика вопроса: почему внедрение тепловизионного контроля окупается

Прямая выгода:

• Снижение затрат на отопление: устранение утечек и дефектов изоляции сокращает теплопотери на 10–40%.
• Предотвращение аварий: раннее обнаружение перегрева электроконтактов или засоров в трубопроводах избегает дорогостоящих простоев.
• Оптимизация обслуживания: переход от планово-предупредительного ремонта к обслуживанию по фактическому состоянию.

Косвенная выгода:

• Повышение комфорта: устранение сквозняков и неравномерного прогрева улучшает микроклимат в помещениях.
• Выполнение нормативов: соответствие требованиям СП 50.13330.2012 и федеральных программ по энергосбережению.
• Репутационный эффект: демонстрация заказчику наглядных результатов работы укрепляет доверие.

Срок окупаемости:

Для типового многоквартирного дома или офисного здания затраты на тепловизор и обучение персонала окупаются за 1–3 отопительных сезона за счёт экономии энергоресурсов.

Заключение: Тепловизор — ваш союзник в борьбе за энергоэффективность

Инфракрасная термография перестала быть экзотикой. В России, где вопросы энергосбережения стоят особенно остро, этот метод становится стандартом профессиональной работы в сфере ОВиК. Он не требует разрушения конструкций, даёт наглядные результаты и позволяет принимать обоснованные решения.

Ключ к успеху — не в дорогом оборудовании, а в понимании принципов метода, соблюдении нормативов и грамотной интерпретации данных. Современные тепловизоры, такие как линейка Seviral, делают технологию доступной даже для небольших организаций.

Главный принцип: тепловизор не заменяет инженера. Он расширяет его возможности, превращая невидимое в видимое, а догадки — в факты.

Начните с малого: проведите термографический осмотр одного объекта, оформите отчёт по ГОСТ, проанализируйте результаты. Вы удивитесь, сколько скрытых проблем можно обнаружить за один день работы. А значит — сколько ресурсов сэкономить и сколько комфорта вернуть людям.

Тепловизионный контроль — это не будущее. Это настоящее, которое работает уже сегодня.
