Тепловой разгон литиевых батарей: как инфракрасный мониторинг предотвращает аварии до появления дыма

Статистика неумолима: около 80% инцидентов на объектах накопления энергии (BESS) и с электромобилями происходят из-за теплового разгона литиевых аккумуляторов.

Главная проблема — фактор времени. От начала внутренней неисправности до взрыва проходят считанные минуты. Традиционные системы пожарной безопасности (дымовые извещатели, спринклеры) реагируют лишь на последствия — густой дым или открытое пламя. К этому моменту процесс уже необратим, а ущерб неизбежен.

Ключевой вопрос: Как обнаружить проблему на этапе, когда батарея только начинает «греться», но еще не горит? Ответ кроется в непрерывном температурном контроле.

Анатомия теплового разгона: почему температура — первый индикатор

Взрыв батареи не случается мгновенно. Это цепная реакция, которую можно перехватить на ранних стадиях:

Стадия	Температура	Что происходит внутри
1. Инициирование	70–100 °C	Перезаряд, микротрещины или КЗ вызывают локальный нагрев. Тепло накапливается скрыто.
2. Ускорение	>100 °C	Разрушение сепаратора, экзотермические реакции. Самонагрев ускоряется (>10 °C/мин).
3. Разгерметизация	>150 °C	Вскрытие корпуса, выброс газов и электролита, мгновенное воспламенение.

Важно понимать: Аномальный рост температуры всегда опережает появление дыма и огня. Задача современной системы безопасности — зафиксировать этот сигнал и дать персоналу время на реакцию.

Где и как применять ИК-тепловизоры: 5 критических зон контроля

Инфракрасная термография превращает невидимое тепловое излучение в наглядную карту температур. В отличие от точечных датчиков, тепловизор контролирует всю площадь объекта. Рассмотрим ключевые точки применения на производстве и эксплуатации АКБ.

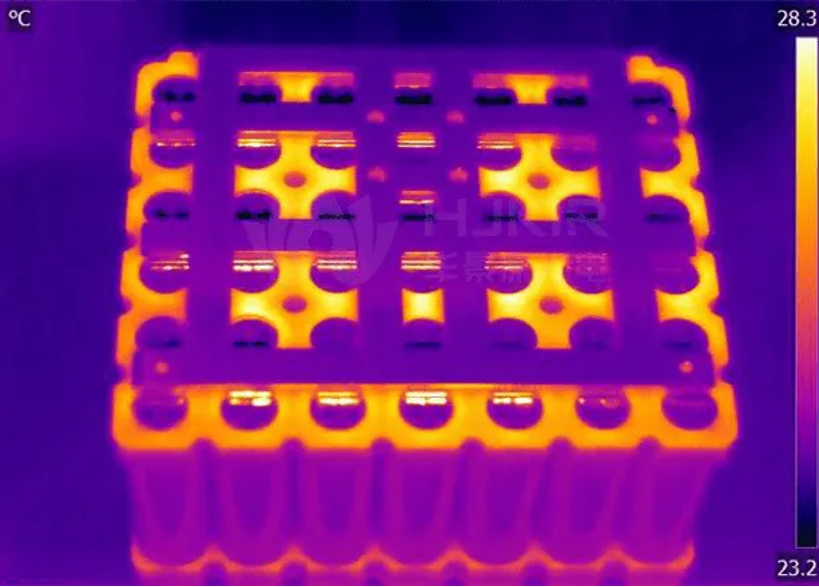

1. Формовка и тесты старения (Aging)

Первый заряд элемента (формовка) — самый рискованный этап. В камерах старения с многоярусными стеллажами точечные датчики физически не могут покрыть каждую ячейку.

Решение: Интеграция тепловизоров в автоматизированные линии или роботизированные манипуляторы.

Как это работает: Непрерывный скрининг 24/7. При достижении 55 °C система подает предупреждение; при 70–80 °C бракованный элемент автоматически идентифицируется и изымается из партии. Не нужно обклеивать каждую банку термопарой — камера видит максимум по всему полю зрения.

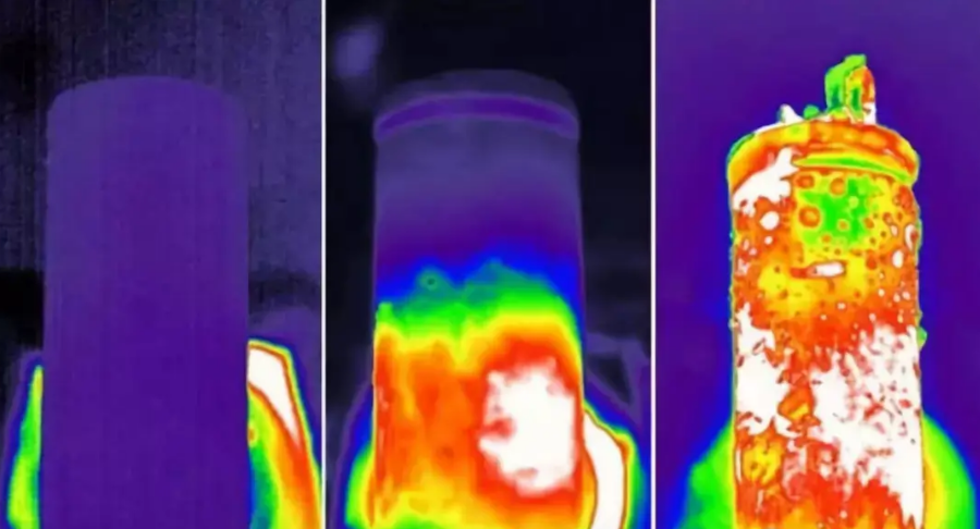

2. Складское хранение готовой продукции

Даже исправные батареи могут выйти из строя при хранении из-за скрытых дефектов или повреждений упаковки. Плотная установка стеллажей делает ручные обходы неэффективными.

Решение: Стационарные онлайн-тепловизоры с широким углом обзора.

Как это работает: Система сканирует ряды стеллажей без слепых зон. При фиксации перегрева она указывает конкретную координату (стеллаж, полка, ячейка) и интегрируется с АСУ ТП для включения вентиляции или локального пожаротушения.

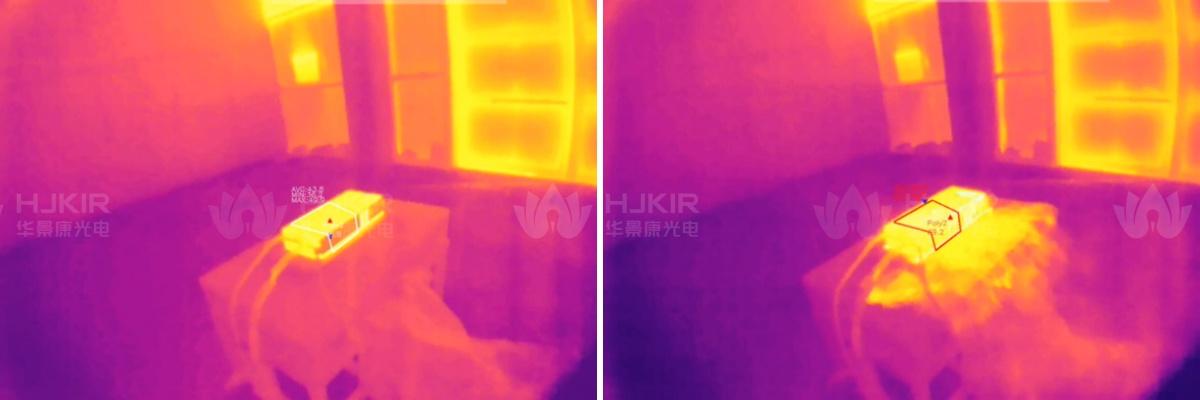

3. Лабораторные испытания и R&D

Разрушающие тесты (nail penetration, crush test, перезаряд) опасны для персонала. Находиться рядом с тестируемым образцом нельзя.

Решение: Дистанционный тепловизионный мониторинг.

Применение:

• Nail Penetration: Фиксация динамики распространения тепла от точки прокола для анализа эффективности термозащиты.
• Crush Test: Контроль температуры в зоне деформации в реальном времени.
• Циклирование: Оценка равномерности прогрева модуля. Горячие пятна указывают на проблемы с теплоотводом или балансировкой ячеек.

4. Хранение электролита и реагентов

Электролит летуч и огнеопасен. Утечка паров может привести к объемному взрыву еще до появления видимого огня.

Решение: Круглосуточный ИК-мониторинг помещений хранения.

Преимущество: Обнаружение утечек по температурному следу (испарение вызывает охлаждение) или перегреву тары задолго до срабатывания газоанализаторов или дымовых датчиков.

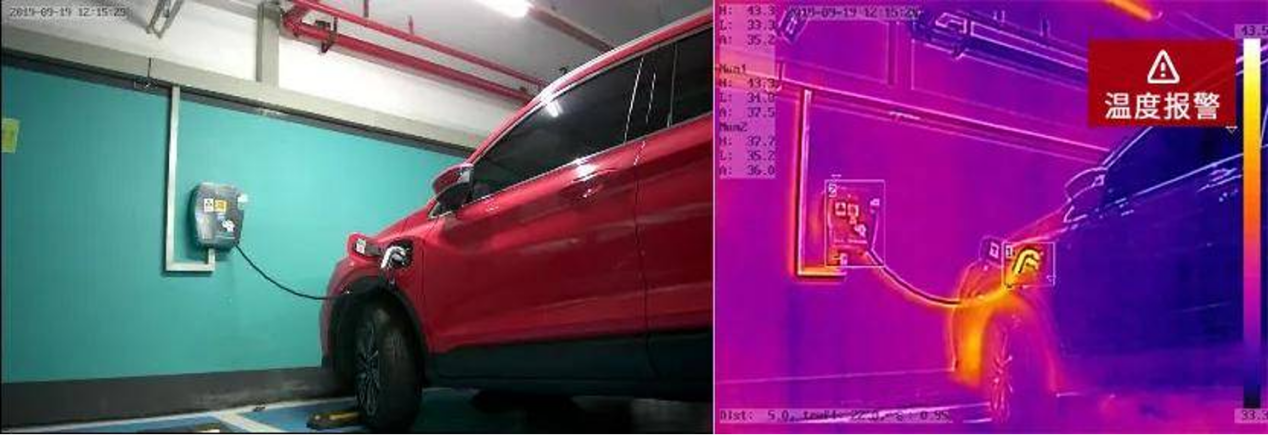

5. Зарядная инфраструктура

Контактные группы, кабели и силовая электроника зарядных станций деградируют со временем, что приводит к резистивному нагреву.

Решение: Бесконтактный контроль высоковольтных узлов.

Логика защиты: Многоуровневая реакция. Предупреждение → снижение тока заряда → аварийное отключение + сигнал диспетчеру. Система предотвращает оплавление изоляции и возгорание разъема.

Резюме: профилактика вместо ликвидации

Традиционный подход	ИК-термография
Реакция на дым и огонь	Реакция на аномальный нагрев
Пожар уже начался	Проблема выявлена на стадии предпосылки
Ликвидация последствий	Предотвращение инцидента

Ценность технологии не в самом измерении градусов, а во временном окне. Инфракрасный мониторинг дает производству, складам и операторам зарядной инфраструктуры тот самый запас времени, который позволяет остановить аварию до того, как она попадет в сводки происшествий.
