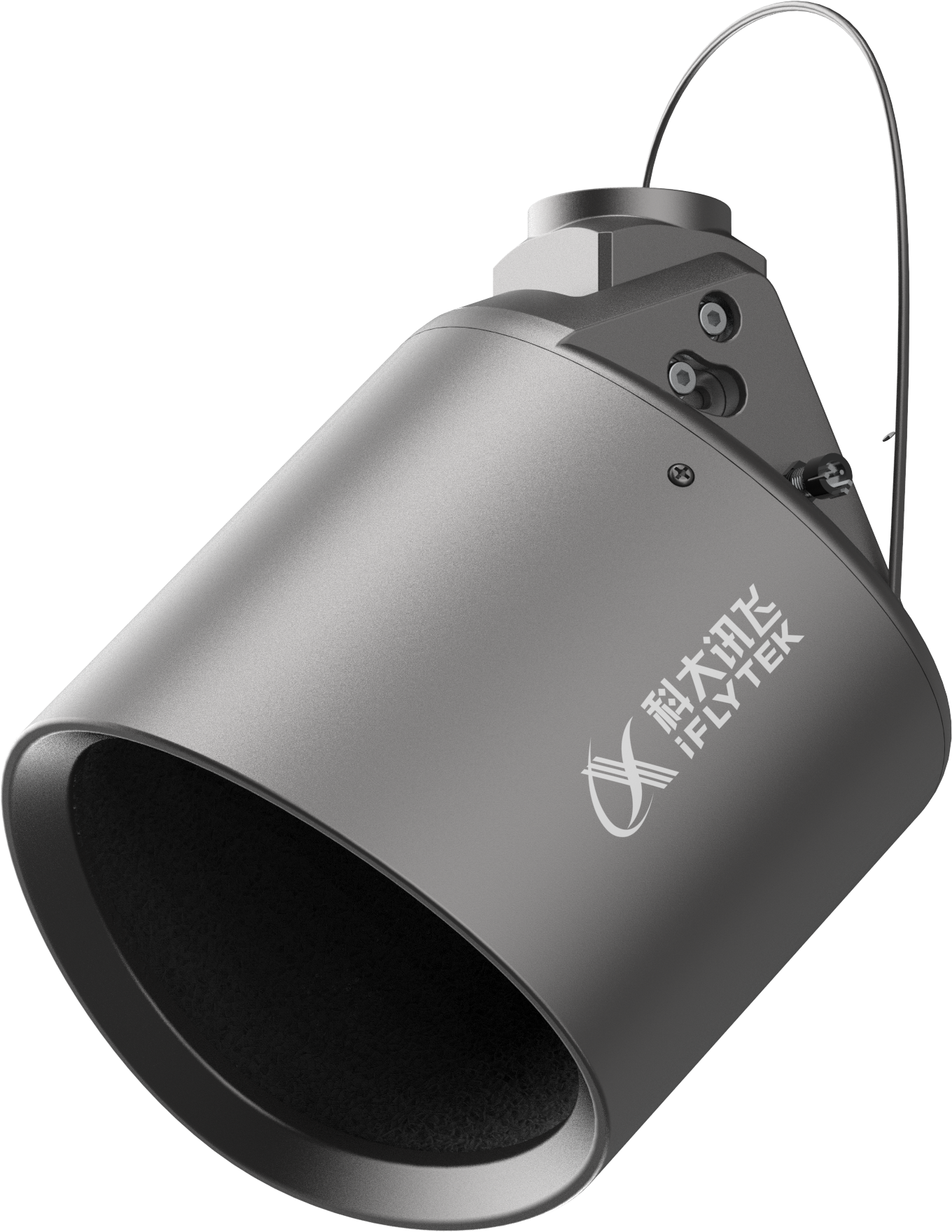

Акустическая камера для БПЛА CXL-SV300A
Краткое описание
CXL-SV300A — это специализированная воздушная акустическая камера для бесконтактной диагностики электрооборудования под напряжением. Устройство предназначено для обнаружения и локализации частичных разрядов (ЧР) в реальном времени с помощью массива из 140 микрофонов и ультразвуковой визуализации. Совместимо с дронами DJI Matrice 300/350/400 RTK. Оснащено ИИ-шумоподавлением для работы в условиях высокого фонового шума и ветра.
Ключевые преимущества
- Высокая точность локализации: Оптимизированная решетка из 140 микрофонов с SNR 66 дБ обеспечивает четкую визуализацию источников звука на расстоянии до 20 м.
- Интеллектуальное шумоподавление (AI): Уникальный алгоритм подавляет шум роторов дрона и ветровые помехи, увеличивая дальность и качество обнаружения.
- Диагностика без отключения: Бесконтактный осмотр ЛЭП и открытых подстанций под напряжением.
- Расширенная аналитика ЧР: Встроенная классификация типов и степени тяжести частичных разрядов, поддержка PRPD-спектров.
- Удобство эксплуатации: Регулируемый угол наклона (10–45°), быстрая установка на стандартный подвес, формирование отчетов одной кнопкой.
- Всепогодное исполнение: Работает при температурах от −30 °C до +50 °C, имеет ветрозащитную конструкцию и звукопоглощающие материалы.
Функциональные возможности
- Захват фото (JPG) и видео (MP4) с наложением карты звукового давления (SPL) в реальном времени.
- Выбор из 4 частотных диапазонов для адаптации под разные типы дефектов.

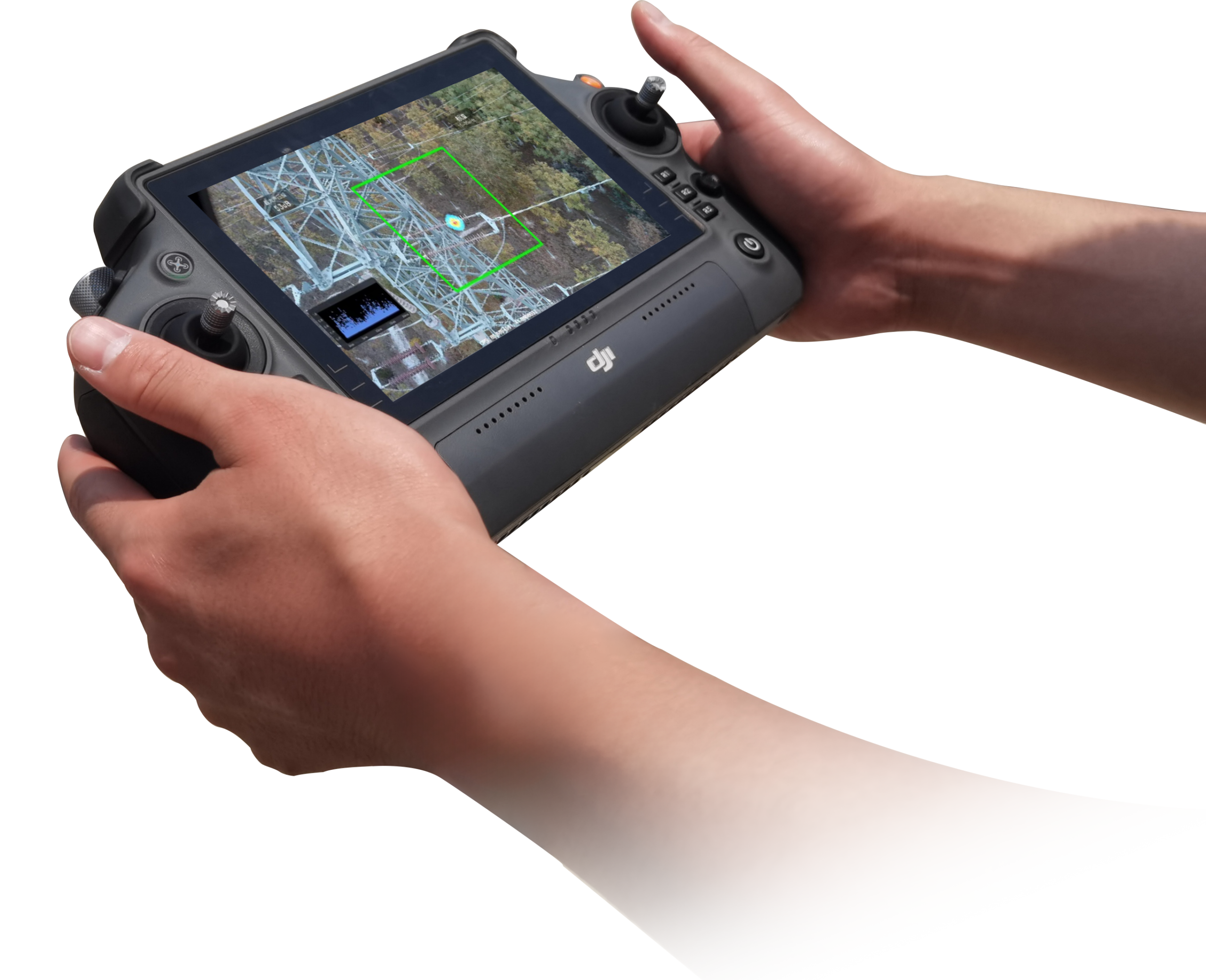

- Отображение позиционирования и SPL непосредственно на пульте управления дроном.
- Интегрированное управление файлами и воспроизведение исторических данных.
- Автоматическое формирование диагностического отчета.
Комплектация
- Акустическая камера CXL-SV300A
- Стандартный подвес для дрона
- Внешний накопитель 256 ГБ
- Документация и руководство пользователя
⚠️ Примечание: Производитель оставляет за собой право вносить изменения в технические характеристики. Актуальную информацию уточняйте у официального представителя AI CXL.
| Параметр | Значение |
| Количество микрофонов | 140 |
| Динамический диапазон, нижний предел | 28 дБ |
| Динамический диапазон, верхний предел | 132 дБ |
| Полоса обнаружения | 1–100 кГц |
| Фоновый шум датчика | 28 дБ |
| Чувствительность | -37 дБ FS |
| Отношение сигнал/шум (SNR) | 66 дБ |
| Частота кадров камеры | 25 кадров/с |
| Поле зрения камеры (FOV) | 75°(фактическое поле зрения видео — 60°) |
| Согласованность частотной характеристики | ±3 дБ |
| Дальность обнаружения | 0,3–20 м |
| Угол наклона | 10–45°(регулируемый) |
| Габаритные размеры | 139 × 139 × 193 мм |
| Вес | 860 г |
| Беспроводная сеть | Wi-Fi |
| Хранилище | 256 ГБ внешнее |
| Степень защиты | IP31 |
| Рабочая температура | от −30 °C до +50 °C |
| Рабочая влажность | 5–95 % (без конденсации) |
| Функции | |
| Захват медиа | Поддерживается захват фото и видео, поддерживаются форматы JPG/MP4 |
| Отчёт | Поддерживается формирование отчёта одной кнопкой |
| Шумоподавление на основе ИИ | Поддерживается |
| Выбор частоты | Поддерживается выбор из 4 диапазонов |
| Экспорт данных | USB, TF, Bluetooth |
| PRPD-спектр | Поддерживается |
| Классификация типов частичных разрядов | Поддерживается |
| Классификация степени тяжести частичных разрядов | Поддерживается |
| Поддерживаемые БПЛА | DJI M300 / M350 / M400 |
| Отображение позиционирования в реальном времени | Отображение изображения позиционирования в реальном времени на пульте дистанционного управления с наложением максимального уровня звукового давления (SPL) |
