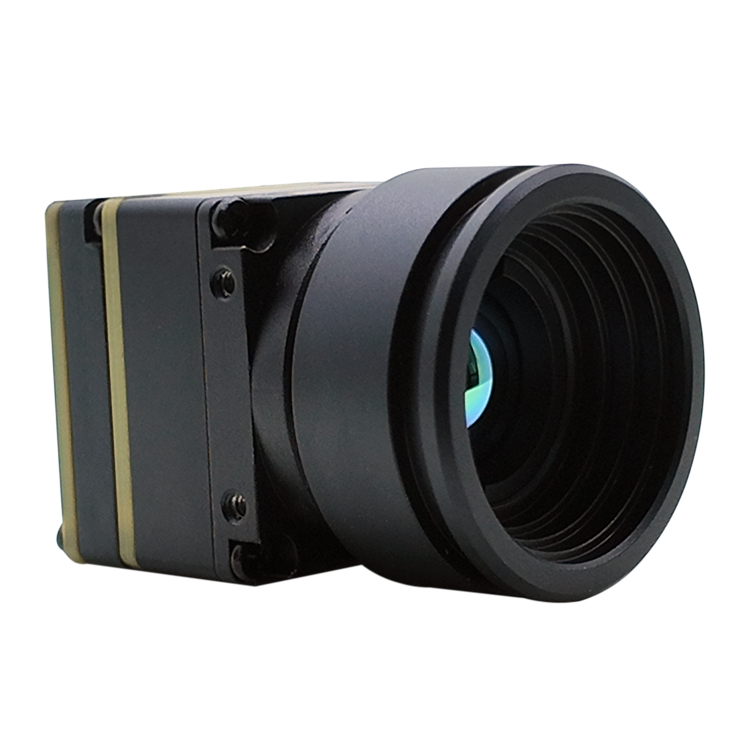

Тепловизионный модуль HJK-KM640CV
Тепловизионный модуль HJK-KM640CV-9.1F1
Производитель: HJKIR
1. Описание продукта
Тепловизионный модуль HJK-KM640CV-9.1F1 представляет собой высокочувствительное неохлаждаемое инфракрасное решение для формирования изображений, оснащённое детектором на основе оксида ванадия с разрешением 640×512. Модуль поддерживает вывод аналогового сигнала и предлагает как автоматическую, так и ручную калибровку, а также коррекцию фона для оптимизации качества изображения. Модуль также включает функцию защиты детектора от прожига (anti-scorch) и выполнен в компактном корпусе, что делает его идеальным для интеграции в такие применения, как подвесные системы БПЛА и интеллектуальное оборудование.
3. Назначение
Тепловизионный модуль HJK-KM640CV-9.1F1 предназначен для формирования высококачественного теплового изображения в условиях ограниченной видимости, полного отсутствия освещения или сложных погодных условий.
4. Ключевые особенности
- Высокое разрешение детектора 640×512 на основе микроболометра VOx
- Тепловая чувствительность NETD ≤50 мК
- Спектральный диапазон 8–14 мкм для работы в любых условиях
- 15 режимов псевдоцвета и электронное увеличение до ×8
- Автоматическая и ручная калибровка, коррекция фона
- Защита детектора от прожига (anti-scorch)
- Компактные габариты и малый вес для интеграции в мобильные системы
- Низкое энергопотребление <0,95 Вт
5. Область применения
- Подвесные системы БПЛА и аэромониторинг
- Системы безопасности и видеонаблюдения
- Промышленная термография и диагностика оборудования
- Аварийно-спасательные операции и поиск людей
- Интеллектуальные роботизированные комплексы
- Системы ночного видения для спецтехники
| Параметр | Значение |
| Детектор | Микрометрический радиационный термометр на оксиде ванадия (VOx) |
| ИК-разрешение | 640 х 512 |
| Шаг пикселя | 12 мкм |
| Тепловая чувствительность (NETD)Диапазон измеряемых температур | ≤50mk при @25 °C,F#1.0-20℃-550℃ |
| Частота кадров | 25 Гц |
| Спектральный диапазон | 8~14 мкм |
| Пространственное разрешение IFOV | 1.2 мрад |
| Фокусное расстояние тепловизионного объектива | 9.1 мм |
| Поле зрения FOV | 18,1° × 13,6° |
| Минимальная дистанция фокусировки | 2 м |
| Максимальная диафрагма | F1.0 |
| Обработка изображения | |
| Выходное разрешение | 720 × 576 |
| Электронное увеличение | ×1, ×2, ×4, ×8 |
| Шумоподавление изображения | Поддерживается |
| Коррекция битых пикселей | Поддерживается |
| Псевдоцвет (акустическое изображение?) | Вертикальное, горизонтальное, центральное |
| Повышение детализации изображения | Поддерживается |
| Режим АРУ (AGC) | Гистограммный |
| Регулировка яркости | Поддерживается |
| Цветовые палитры | Поддерживает 15 режимов, включая белое горячее, чёрное горячее, слияние 1, радуга, слияние 2, железо красный 1, железо красный 2 |
| Регулировка контраста | Поддерживается |
| Вес | ≤23 г |
| Размер | 37,82 мм × 20 мм × 20 мм |
| Прочее | |
| Влажность при хранении | <90% RH |
| Вибрация и удар | Вибрация: синусоидальная, 20 м/с², 3 оси. Удар: полусинусоидальный импульс, 30g/11 мс, 3 оси, 6 направлений |
| Потребляемая мощность | ≤0,95 Вт |
| Входное напряжение питания | Постоянный ток 6–17 В |
